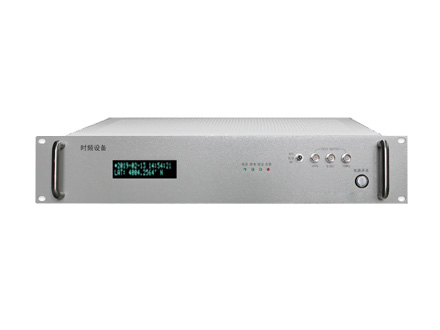

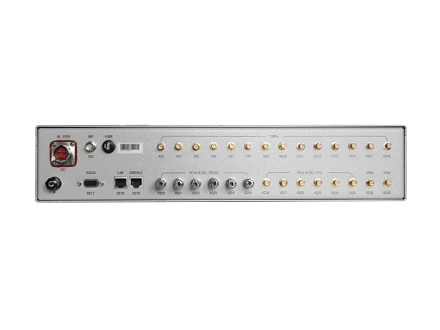

HJ220 多功能衛星同步時鐘

 概述：

  HJ220 多功能衛星同步時鐘創新性的采用了全模塊化設計，融合了冗余參考源無縫切換技術、高精度多模衛星授時技術、自適應精密頻率測控技術、PTP產生和接收技術，IRIG-B編解碼技術以及完善的時鐘設備監控管理技術，可靈活配置各種輸入、輸出、守時模塊，產品配置的管理軟件具備自動識別和配置的能力，實現強大的管理和監控功能。

  HJ220多功能衛星同步時鐘能提供專業、靈活、多樣的可配置式的時間、頻率解決方案，滿足產品定制需求，廣泛應用于移動通信、廣播電視、電力系統、交通能源、科研、計量與特殊行業校準等領域。

特點:

  ◆采用全模塊智能化設計，即插即用配置靈活，便于升級；

  ◆輸入模塊多樣化：北斗、GPS、北斗+GPS、外參考、PTP、GLONASS等；

  ◆輸入模塊可復選：可實現冗余備份，北斗+GPS、雙GPS、雙北斗、北斗+GPS+外參考等；

  ◆輸出模塊多樣化：NTP、PTP、IRIG-B、10M、1PPS、TOD、2M、E1等；

  ◆輸出模塊可復選：可實現多路信號的輸出；守時單元可實現馴服、保持工作模式自動切換；可在此基礎上快速實現特殊需求定制服務。

技術參數：

  ◆輸入模塊：GPS輸入模塊（*Opt-GPS）1路，BNC，+5V DC

  ◆接收GPS L1,C/A碼信號1575.42MHz，16通道；

  ◆授時精度優于30ns（RMS）

  ◆定位精度優于3m（RMS）

  ◆冷啟動：<29s；熱啟動<1s

  ◆北斗輸入模塊（*Opt-BD）

  ◆1路，BNC，+5V DC

  ◆接收北斗二B1信號，1561MHz，16通道

  ◆授時精度優于30ns（RMS）

  ◆定位精度優于3m（RMS）

  ◆冷啟動：<35s；熱啟動<1s

  ◆GPS北斗輸入模塊（*Opt-GBD）

  ◆GPS北斗天線輸入，各1路，BNC，指標同上

  ◆時碼外參考輸入模塊（*Opt-EXT）

  ◆RIG-B AC，1路，BNC

  ◆RIG-B DC-TTL，1路，BNC

  ◆RIG-B DC-422，1路，XS10三芯航空插頭

  ◆PPS+TOD，1路，XS10三芯航空插頭，

  ◆1PPS TTL電平，TOD232電平，

  ◆B碼外參考輸入可配置優先級，可自動識別

  ◆PTP外參考輸入模塊（*Opt-PTPS）

  ◆1路，RJ45

  ◆IEEE1588從時鐘

  ◆從時鐘源精度：PTP同步授時精度30ns（直連網絡）

  ◆支持IEEE1558-2002及IEEE1558-2008協議

顯示：

  ◆指示燈：電源、參考、鎖定、告警液晶屏顯示年月日時分秒和系統工作狀態

恒溫晶振：

  ◆尺寸： 標準4U上架機箱

  ◆重量： <20kg

  ◆電源： 220V±10％ 50Hz±5％

  ◆工作溫度：-10℃～+40℃

  ◆存貯溫度：-25℃～+70℃

  ◆工作濕度：≤80%（無冷凝）

  ◆存儲濕度：≤95%（無冷凝）

  ◆功耗：<100w(啟動)，<70w

  ◆銣原子鐘：守時精度<3ms（年）

  ◆秒穩定度優于3E-11

    物理及環境參數：

    ◆尺寸： 1U機箱447×44.5×450mm

     ◆重量： <8kg

     ◆電源： 220V±20%  47Hz ～63Hz

     ◆工作溫度：-10℃～+50℃ 存貯溫度：-25℃～+85℃

     ◆濕度： 95％無冷凝

     ◆功耗： 50W

    輸出模塊：

     ◆NTP網口模塊（*Opt-NTP）

     ◆2路，RJ45，物理隔離，NTP、SNTP網絡對時協議

     ◆可作為從服務器同步于其他NTP網絡時間服務器

     ◆用戶終端同步授時精度：1-10ms（局域網典型值）

     ◆NTP請求量：1000次/秒

     ◆PTP 輸出模塊（*Opt-PTPM）1路，RJ45,可設置為主時鐘源或從時鐘源主時鐘源精度：PTP主時鐘和衛星同步精度優于30ns

     ◆IRIG-B B碼輸出模塊（*Opt-IRIG-B）

     ◆DC-TTL 電平，1路，BNC，優于100ns

     ◆DC-422電平，1路，XS10三芯航插，優于400ns

     ◆IRIG-B AC，2路，BNC，優于10μs

     ◆10MHz輸出模塊（*Opt-10M OCXO/RB）

     ◆4路，BNC，標準正弦波，幅度12±1dBm，50Ω

   準確度：

      <1e-12（衛星鎖定，24小時平均值）

      <5e-10（衛星斷開，保持24小時后/OCXO）

      <5e-12（衛星斷開，保持24小時后/RB）

    穩定度：

        1s<5E-12(/OCXO）

         1s<3E-11(/RB）

     相位噪聲：

           1 kHz -140 dBc/Hz

           10 kHz -150 dBc/Hz

       ◆1PPS輸出模塊（*Opt-PPS OCXO/RB）

       ◆4路，BNC，TTL電平，方波，50Ω

       ◆授時精度：<30ns(RMS) 脈沖寬度：500ms

      極性：

       ◆正脈沖，上升沿時間：<10ns

       ◆保持精度：44μs（衛星斷開24小時/OCXO）

       ◆1μs（衛星斷開24小時/RB）

       ◆10MHz1PPS混合輸出模塊（*Opt-FP）

       ◆2路10MHz輸出、2路1PPS輸出，指標同 上；

       ◆TOD串口輸出模塊（*Opt-TOD）

        ◆2路，DB-9 Female，9600-N-8-1，時間系統等信息

        ◆E1輸出模塊（*Opt-E1）

        ◆2.048MHz：2路，BNC，方波，75Ω

        ◆2.048Mb/s (E1)：2路，BNC，75Ω，HDB3幀同步

        ◆漂移符合ITU-T建議G.811的要求波形符合ITU-T G.703

        ◆抖動性能：符合ITU G.823

      配置清單：

        ◆主機 1臺

         ◆30米電纜高靈敏度授時天線及支架1套

         ◆1米電源線、1米配置線各1根

         ◆中文說明書及軟件光盤1份
