HJ230多功能衛星同步時鐘是一種可同步于北斗/GPS/GLONASS參考標準的多功能高精度時間頻率同步設備。該設備采用全模塊化和高可靠性的冗余設計，為用戶提供了多種可選擇的功能模塊，通過靈活多樣的配置解決各種用戶需求，可廣泛應用于科工、通訊、電力、交通、廣電和計算機網絡時間同步等領域。
HJ230多功能衛星同步時鐘溯源同步到GPS、GLONASS北斗衛星銫原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準，性能接近銫鐘，但卻遠遠低于銫鐘的價格，而且不存在銫鐘那樣銫束管壽命短需要高成本更換的問題。HJ230多功能衛星同步時鐘非常適合應用于雷達同步、地震觀測、移動通信、電力系統等領域，能為系統提供高精度的時間和頻率基準。
HJ230多功能衛星同步時鐘具有智能狀態切換功能，能夠智能判別GPS、GLONASS和北斗接收系統的穩定性，并提供多種時間基準配置方法，可以設置GPS、GLONASS或北斗任一參考源為高中低級別參考源，當主用參考源不穩定或不可用時，能夠自動循環切換到下一級別備用系統上；如果三系統都被干擾不可用時，HJ230多功能衛星同步時鐘能夠自動切換到守時單元模式，根據歷史工作性能參數馴服振蕩器，繼續提供高可靠性的時間和頻率基準信息輸出。如果參考源恢復正常，系統會按級別自動切換到正常的參考源系統。
主要功能:

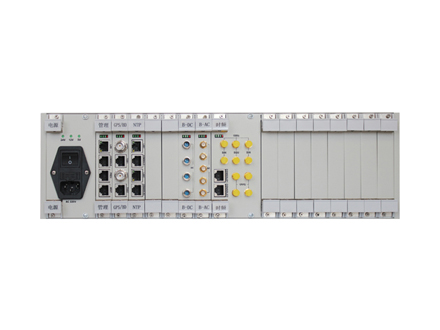

設備采用全模塊化設計，即插即用，能配置靈活由GPS接收機、GLONASS接收機、北斗接收機、銣原子鐘、恒溫晶振、冗余分配切換單元、時碼產生單元、頻標分配單元、NTP網絡時間服務器、PTP精密網絡時間服務、顯示單元和監控管理單元組成。
其功能主要包括：
接收GPS、“北斗”、GLONASS衛星導航定位系統授時信號;
可以產生10MHz、5MHz、2MHz、E1、1PPS、20PPS、IRIG-B、TOD、NTP、PTP等時間頻率信號;
提供站址地理位置參數（經度、緯度、海拔高度）馴服、保持自動切換;
具備網絡管理功能和時間同步功能，基于windows系統的本地配置、監控、管理軟件.
系統組成:
| 主要模塊 | 主要功能 | 主要技術指標 |
| 電源模塊 | 提供24V、5V輸入 | 220V輸入 |
| 原子頻標模塊 | 馴服銣原子鐘 | 5路10MHz、5路1PPS，SMA |
| 晶振頻標模塊 | 馴服恒溫晶振 | 5路10MHz、5路1PPS，SMA |
| 分頻分配模塊 | 將10MHz分頻為5M和1M輸出 | 10MHz輸入: 1路，SMA 5MHz輸出：6路，SMA 1MHz輸出：4路，SMA |
| 選擇分配模塊 | 雙路選擇輸入，10路輸出 | 10MHz輸入:2路，SMA 10MHz輸出：10路，SMA |
| B碼輸出模塊 | IRIG-B DC 422電平輸出 | IRIG-B DC-422輸出：10路，XS8 |
| TOD輸出模塊 | TOD信號輸出 | TOD信號輸出：10路，XS8 |
| B碼生成模塊 | 輸出PPS及IRIG-B輸出 | 40PPS：2路，SMA 20PPS：2路，SMA IRIG-B DC-TTL：2路，SMA IRIG-B AC:2路，SMA |
| 主控模塊模塊 | 接收GPS、北斗、GLONASS衛星參考源信號 | GPS、GLONASS、北斗各1路，SMA 電源、參考源、系統狀態指示燈 |
| NTP輸出模塊 | 配置、監控、網絡對時 | 配置IP ：CONSOLE，DB-9 male NTP%MON：ETHO、ETH1，RJ45 |
| PTP輸出模塊 | PTP高精度網絡輸出 | RJ45，1路 |
技術參數：
| 10MHz頻率源 輸出幅度： 12dBm±1dB 準 確 度： ≤1E-12（開機48小時以后，GPS鎖定狀態，24小時平均準確度） 穩 定 度： ＜6 E -10/1ms ＜1 E -10/10ms ＜6 E -11/100ms ＜1 E-11/1s ＜5 E-12/10s ＜3 E-12/100s ＜1 E-12/日（GPS鎖定） 相位噪聲： ≤ -90dBc/Hz @10Hz ≤-130dBc/Hz @100Hz ≤-140dBc/Hz @1kHz ≤-155dBc/Hz ≥10kHz 失真： 諧波≤-50dBc 1MHz、5MHz時鐘源，與10MHz同源 輸出阻抗：50歐姆。 IRIG-B時間碼（符合GJB2242-94標準） IRIG-B（DC） 輸出電平：RS-422A，TTL； 時間信息：天、時、分、秒（北京時）； 同步精度：優于0.4us。 IRIG-B（AC） 電平（Vp-p）：0.5～8 調制度：3：1 1PPS分頻秒脈沖 電平：TTL電平； 抖動：<1ns； 上升沿：<10ns； 輸出阻抗：50歐姆； 授時精度：100ns。 NTP網絡授時接口：RJ45，10/100/1000M自適應網絡接口，對時精度：0.5-10ms PTP網絡信號輸出： RJ45，對時精度：100nS-1uS ASCII時間碼：年月日時分秒，9600，n，8，1，n，RS422A電平 網絡監控接口：RJ45，支持SNMP 電源：220V±20％； 50Hz±3Hz。 | |
| 可靠性指標： | 平均無故障工作時間：MTBF≥8000h； 平均維修時間：MTTR≤0.5h； 沖擊、振動要求：符合GJB2242-94《時統設備通用規范》3.8.5和3.8.6的規定。 鹽霧、霉菌要求：符合GJB2242-94《時統設備通用規范》3.6.7和3.8.8的規定。 電磁兼容性：滿足GJB151.4-86對時間頻率標準的要求。 |
| 物理及環境參數： | 尺寸： 標準4U上架機箱 重量： <20Kg 電源： 220V±10％ 50Hz±5％ 工作溫度：-10℃～+40℃ 存貯溫度：-25℃～+70℃ 工作濕度：≤80%（無冷凝） 存儲濕度：≤95%（無冷凝） 功耗： <100W(啟動)，<70W |
